張力傳感器概述

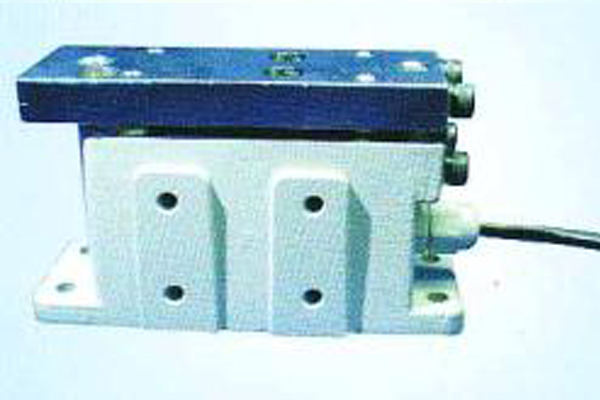

ZC-3型張力傳感器是張力控制過程中，用于測量卷材張力值大小的儀器。
張力傳感器用途
本張力傳感器是一種張力測試用傳感器，同恒張力自動控制器，磁粉制動器、磁粉離合器組成張力控制系統，實現張力控制。在六色凹板印刷機、分切機、干復機等控制系統中廣泛應用。
張力傳感器工作原理及結構特點
本張力傳感器采用電阻應變式測量原理，使用S梁結構保證了測試精度的要求，抗橫向擺動能力增強。
張力傳感器參數說明
型號 | ZC-100 | ZC-150 | ZC-200 | ZC-300 | ZC-500 | ||
額定載荷： | 100N | 150N | 200N | 300N | 500N | ||
絕緣電阻： | ≥2000兆歐姆（100V測） | 非線性： | 0.1%F.S | ||||
輸入電阻： | ≥350歐姆 | 滯后： | 0.1%F.S | ||||
輸出電阻： | 350±1歐姆 | 重復： | 0.1%F.S | ||||
傳感器供橋電壓： | 6-12VDC | 外形尺寸： | 見外形尺寸圖 | ||||
功耗： | ≤0.4w | 重量： | 1.8kg | ||||
零位： | ≤1%F.S | 航空插座型號： | X14K4P | ||||
靈敏度： | 2MV/V | 航空插頭型號： | X14J4A | ||||
使用環境： | 不得在嚴重的腐蝕環境中使用 | ||||||
張力傳感器的使用
1）按照安裝要求將傳感器與軸肩、軸承座膠滾等安裝為一體。軸肩的中心要與上平板的中心點對應。傳感器上板安裝軸承時注意螺釘擰緊后不超超出上板的厚度（13）
2）電氣連接插座按照1電源+4電源地 2信號+3信號地或紅、藍、黃、綠。
3）安裝時注意不得將銷釘等硬物掉入壓頭與上蓋的夾縫中以免影響使用性能。
4）傳感器各連接部分調整后參數已嚴格測試，不得隨意拆裝改彎原安裝狀態。

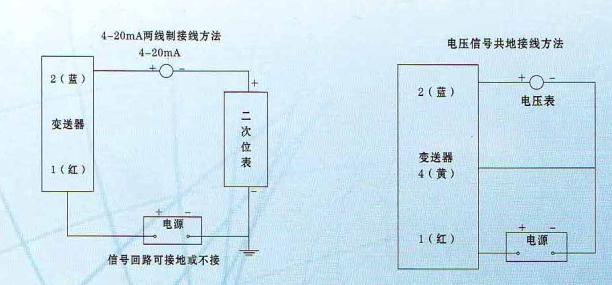

注：它是在ZC-3傳感器基礎上增加變送器部分，可輸出4-20mA；0-5VDC；0-10VDC；信號接線方法方法如上圖。
張力傳感器安裝注意點
- 安裝張力檢測器和軸承座的螺絲不能過長，若過長會導致張力檢測器的簧片無法正常工作而檢測不到張力。
- 利用側面固定時，需注意固定螺絲不能過長，否則將導致張力檢測器內測量機構損壞。
- 張力傳感器在任何時候不能受到強烈的撞擊或震動，否則將導致張力檢測器的損壞
