一、 概述

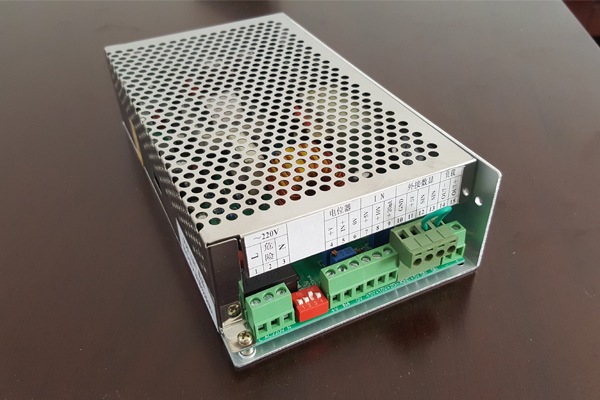

PSN36V3A功率放大器是為磁粉制動器、離合器以及需要進行張力調整、控制的生產線而專門設計的；具有質量輕巧、性能穩定、分體安裝、可以外接數顯、輸出功率大、手動控制方便且兼容多種PLC及標準控制信號等特點。



二、 技術參數
1、輸入電源：AC210V--230V 50HZ；
2、輸入信號：10K電位器、0-5V、0-10V、0-20mA任選;
3、額定輸出：DC36V3A；
4、輸出模式：0-3A恒流
5、外型尺寸：199mm×110mm×50mm， 可側面或底面兩種安裝。
6、質量：重約1kg。
～220V 撥碼開關 電 位 器 I N 外 接 數 顯 負 載
L N ＋V IN＋ 0 V
＋5V
＋10V ＋20mA GND
＋5V
SIN SIN OUT－ OUT＋
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15


三、輸入、輸出接線端子及狀態選擇撥碼開關說明：
1、3腳為AC220V輸入。
4、5、6腳接手動電位器，5腳接中心頭；此時請將撥碼開關1上撥。
7腳為外部控制信號＋5V輸入，0V接6腳；此時請將撥碼開關2上撥。
8腳為外部控制信號＋10V輸入，0V接6腳；此時請將撥碼開關3上撥。
9腳為外部控制信號＋20mA輸入，0V接6腳；此時請將撥碼開關4上撥。
10、11、12、13為外接電流數顯表頭顯示電流，其中10腳接地、11腳＋5V輸出，12、13為信號。若數顯表頭顯示為負值，請將12、13腳對調。
14、15接磁粉制動器或離合器等負載，其中15腳為正，此時可以串接直流電流表顯示電流。


四、注意事項：
1、特別提醒：接線端子1、3腳為外接AC220V，請?zhí)貏e注意安全！！！非專業人員，請勿拆卸。
2、工作條件：環境溫度－10℃～40℃，相對濕度不大于80％。
3、周圍環境無腐蝕性氣體、液體及塵埃；避免安裝在強烈振動的環境中。
4、安裝放大器的兩側應留有50mm以上的間隙，以保證放大器能自然通風散熱。
5、撥碼開關只能接通一個按鈕，嚴禁同時接通一個以上按鈕。該放大器出廠時預撥在撥碼開關3位，請按需選擇使用。
