程控穩流電源概述

WLK系列程控穩流電源為開關型穩流電源，采用高速、流水線結構的ARM內核CPU，主頻為72MHz，主要用于提供磁粉制動器、磁粉離合器、電渦流制動器的激磁電流；具有RS232（或RS485）串行接口，可與計算機、PLC控制器通訊。

程控穩流電源技術指標

• 輸入電壓：220V±20%    50Hz

• 輸出電流：0-1A（1A輸出型）；0-3A（3A輸出型）；0-5A（5A輸出型）

• 輸出電壓：0-40V（1A輸出型）；0-40V（3A輸出型）；0-80V（5A輸出型）

• 穩流精度：小于1%

• 響應時間：1 0ms

• 絕緣阻抗：220V輸入與輸出端：>10MΩ

• 環境溫度：50°C以下

• 空氣濕度：<85%   (25°C)

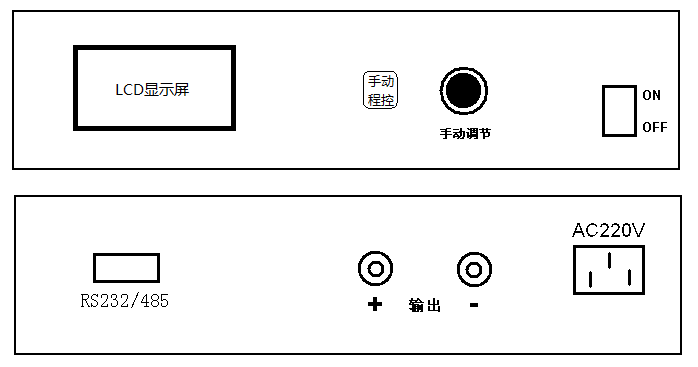

面板配置

• 手動調節：旋轉編碼器調節輸出電流值。

•  手動/程控：按鍵選擇工作狀態。

• “RS232/485”端子說明：

RS232接口：  2腳：TXD     3腳：RXD      5腳：地

RS485接口：  6腳：A        8腳：B         5腳：地

•  “輸出”：穩流電源輸出端；

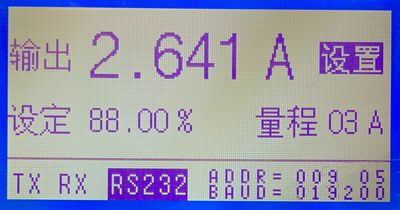

• LCD界面說明：

界面如下。

   其中：

“輸出 2.641A”表示輸出電流值；

“設定88.00%”表示輸出控制量的百分比；

“量程03A”表示本電源輸出zui大電流為3A；

“TX”發送數據指示，高亮顯示時，表示正在發送數據；

“RX”接收數據指示，高亮顯示時，表示正在接收數據；

“RS232”表示當前通信接口是RS232，當顯示“RS485”時，表示當前通信接口是RS485；

“ADDR=009”表示通信地址為9；

“05”表示發送延遲時間為5ms；

“BAUD=019200”表示通信波特率為19200；

“設置”表示當前處于參數設置狀態，“手動”、“程控”表示工作狀態。

參數設置

•  按住線路板上的“手動/程控”按鍵，打開電源開關，進入設置界面，如上圖。

• 按“手動/程控”鍵選擇頁面，在各頁面，根據菜單提示，用旋轉編碼器設置參數。

• 可設置的參數如下：

  （1）LCD對比度

        調節LCD顯示屏的對比度，使得LCD的字符清晰。

  （2）RS232、RS485接口選擇

        程控電源具有RS232、RS485兩種接口，由用戶自行選擇。

   （3）通信地址

        ModBus通信地址，由用戶自行選擇，范圍為0~100。

  （4）波特率

ModBus通信的波特率，可選值為：4800、9600、19200、38400、57600、115200。

  （5）RS232(485)發送延時

       當程控電源收到上位機的命令后，發送數據的延遲時間，由用戶自行選擇，范圍為0~99ms。

通訊規則

采用modbus格式進行數據傳輸。

數據格式

幀數據為10位，無奇偶校驗位，即： 起始位   8位數據位（低在先） 停止位

數據幀格式說明：

（1） 僅發送浮點數據方式（命令為04H）

       上位機發送請求讀入電流值命令，程控電源將把實際電流值傳送給上位機，數據格式為IEEE754標準32位浮點數。

上位機發送通信數據為(16進制)： 09，04，00，00，00，00，0D，AA。累加和為前面6字節相加的和的低8位。

程控電源接收到命令后，向上位機發送如下數據(16進制)，假如電流為1.27A，則數據為(16進制)：

09, 04, EC, 1A ,A3 ,3F, F5。

（2）僅接收浮點數據方式（命令為12H）

       該狀態，程控電源接收上位機發送的控制電流值，如電流1.23A，則命令如下。

（3） 接收和發送浮點數據“二合一”方式（命令為13H）

       該狀態，程控電源接收上位機發送的控制電流值，同時，把實際電流值傳送給上位機。上位機命令格式如下（假如電流1.23A）：

     如果程控電源接收的數據正確，程控電源將把實際電流值傳送給上位機，數據格式為IEEE754標準32位浮點數。格式為：

（4） 僅接收整數數據方式（命令為14H）

       該狀態，上位機發送的控制電流值為十六進制數，范圍為0~3E8H，（即十進制0~1000），對應電流值為0~量程。如量程為3A，需要得到1.50A的電流，則發送的控制量為01F4H，十進制值為500。

通信數據為(16進制)：09，14，01，F(xiàn)4，00，00，12，AA。累加和為前面6字節相加的和的低8位。

（5）發送整數數據、接收浮點數據“二合一”方式（命令為15H）

       該狀態，上位機發送的控制電流值為十六進制數，范圍為0~3E8H，（即十進制0~1000），對應電流值為0~量程。如量程為3A，需要得到1.50A的電流，則發送的控制量為01F4H，十進制值為500。

通信數據為(16進制)：09，15，01，F(xiàn)4，00，00，13，AA。累加和為前面6字節相加的和的低8位。

  如果程控電源接收的數據正確，程控電源將把實際電流值傳送給上位機，數據格式為IEEE754標準32位浮點數。格式為：

 軟件的兼容

     接口協議兼容2020年以前產品，命令解釋如下：（新用戶不需要關注以下內容）

（1） 發送ASCII數據方式（命令為08H）

       上位機發送請求讀入電流值命令，程控電源將把實際電流值傳送給上位機，數據格式為ASCII碼。

上位機發送通信數據為(16進制)： 09，08，00，00，00，00，11，AA。累加和為前面6字節相加的和的低8位。

程控電源接收到命令后，向上位機發送如下數據(16進制)，假如電流為1.49A，則數據為(16進制)：

09，08，31，2E，34，39，DD，AA，累加和為前面6字節相加的和的低8位。

（2） 接收數據方式1（命令為01H）

       該狀態，上位機發送的控制電流值為十進制數的ASCII碼，如電流1.23A，則電流值表示為(16進制)31，2E，32，33。通信數據為(16進制)：09，01，31，2E，32，33，CE，AA。

     累加和為前面6字節相加的和的低8位。如果程控電源接收的數據正確，將發送(16進制)09、01、BB、AA數據標志給上位機，表示數據接收正確，否則，不發送數據。

（2） 接收數據方式2（命令為06H）

       該狀態，上位機發送的控制電流值為十進制數的ASCII碼，如電流1.23A，則電流值表示為31，2E，32，33。通信數據為(16進制)：09，06，31，2E，32，33，D3，AA。

     累加和為前面6字節相加的和的低8位。

該方式與接收數據方式1的區別在于，無論下位機接收的數據是否正確或是否接收到數據，都不向上位機發送數據標志。

 （3） 接收數據方式3（命令為07H）

       該狀態，上位機發送的控制電流值為十六進制數，范圍為0~3E8H，（即十進制0~1000），對應電流值為0~量程。如量程為3A，需要得到1.50A的電流，則發送的控制量為01F4H，十進制值為500。

通信數據為(16進制)：09，07，01，F(xiàn)4，05，00，0A，AA。

     累加和為前面6字節相加的和的低8位。

1．當返回值命令為05(16進制)時，如果接收的數據正確，將向上位機發送四個字節的數據標志(16進制)，09、 07、 BB、AA，表示數據接收正確。否則，不發送數據。

2．當返回值命令不為05時，無論下位機接收的數據是否正確或是否接收到數據，都不向上位機發送數據標志。

（2） 發送數據（命令為02H）

       上位機發送請求讀入電流值命令，程控電源將把實際電流值傳送給上位機。上位機發送通信數據為： 09，02，00，00，00，00，0B，AA。累加和為前面6字節相加的和的低8位。

程控電源接收到命令后，向上位機發送如下數據(16進制)，假如電流為1.23A，則數據：

09，02，31，2E，32，33，CF，64，08，AA。累加和為前面6字節相加的和的低8位。
